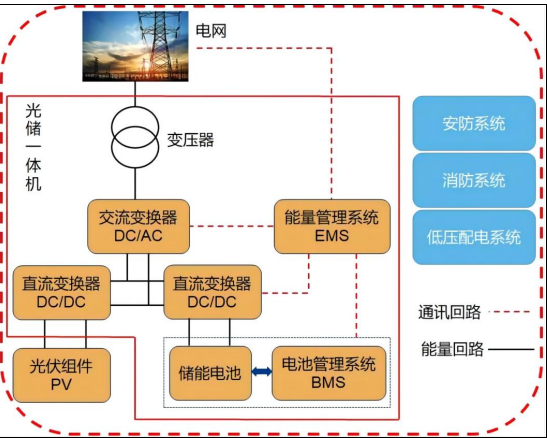

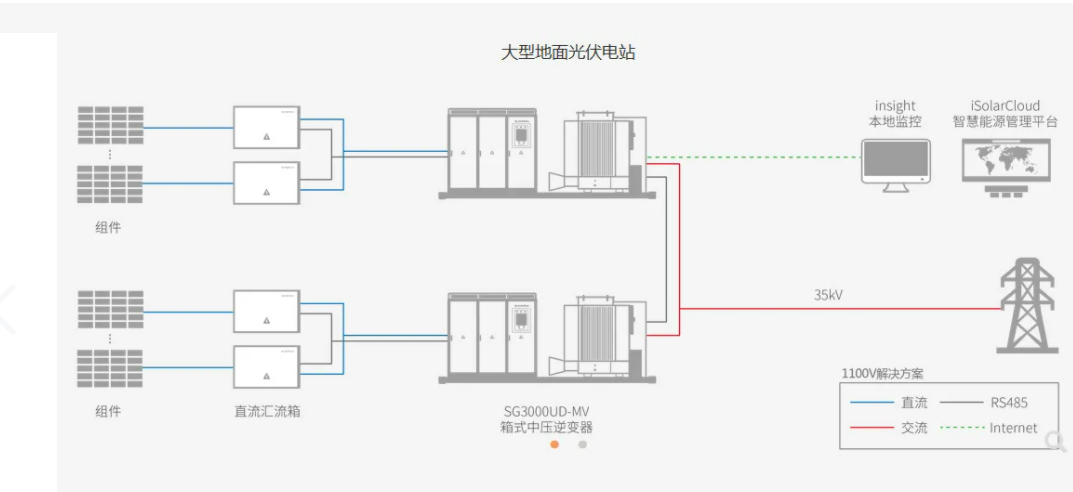

芯感智电流传感器模组在光伏逆变器上的应用:

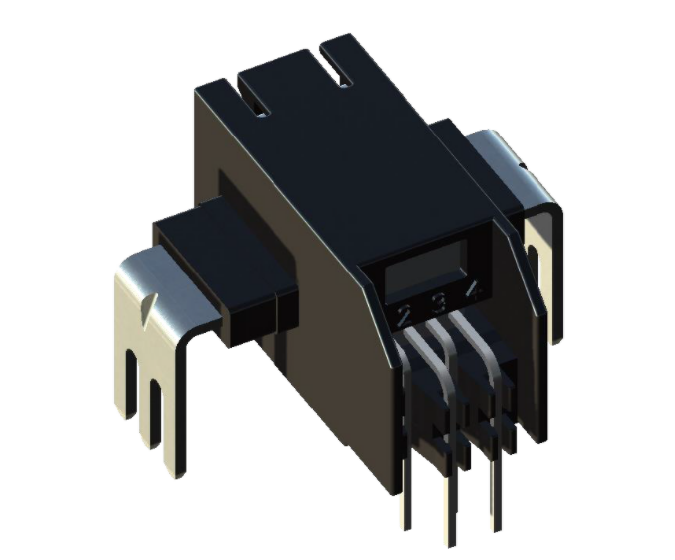

GZC6201产品系列是一款基于霍尔效应原理的开环式电流传感器模组,该产品可以广泛用于工业,商业和通信系统中的交流或直流电流检测。每个GZC6201都由一个高精度,低噪声以及低温漂的线性霍尔IC、磁芯以及内置的低插入电阻的电流导体路径组成。流经此低电阻电流导体路径的外加电流会产生一个磁场,芯片将其转换为与输入电流成比例的电压信号输出。由于模组内部使用了磁芯,可以有效抑制外部共模磁场对模组的干扰,改善了在磁噪声环境中的精度。
电流四大检测技术优缺点:GZC6201会根据电流量程的不同要求,在工厂内部会对输出电压进行精确校准。当施加的电流流过内部电流传导路径(从引脚5,6和7到引脚8,9和10)时,芯片的输出具有正斜率(>voQ)。该导电路径的内部电阻典型值为0.21mQ,可实现低耗能。导电路径的端子(引脚5至10)与信号线(引脚1至4)电气隔离。这使得GZC6201电流传感器模组可以在高端电流检测应用中使用,而无需使用其他昂贵的隔离技术。
